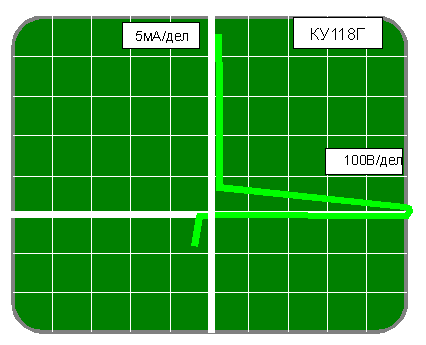

Назначение: Тиристоры предназначены для  работы в импульсных схемах  · IУ < 200mA · IОС = 0,2A · VЗС = 400V   Вольтампеная характеристика Усл.обозн А-анод, К-катод, У-управляющий электрод КТ-46      (SOT-23) 1-К,   2-А,   3-А

Максимальные режимы (Т=25^оС, если не оговорено иное)

Характеристика Усл. обозн. Значение Ед. изм. Режим испытаний Повторяющееся прямое напряжение в закрытом состоянии UЗС 400 V TП=-40оC to 125оC RУК=1000 Ом Повторяющееся обратное напряжение  UОБР 5 V TП от -40о до +125оC Ударный повторяющийся ток в открытом состоянии IОС 0,2 A TC=40оC Неповторяющийся ток в открытом состоянии IОС,УДР 2,0 A Один цикл, 180о , 50Гц Импульсный ток управляющего электрода IУ,ПР,И 0,5 A 10 мксек Рабочая температура р-п перехода TП -40 +125 оC -

Температурные характеристики

Параметры Усл. обозн. Значение Ед. измер. Тепловое сопртивление переход - среда ZT(П-С) 600 оC/Вт Тепловое сопртивление переход - корпус ZT(П-К) 260 оC/Вт

Электрические параметры (T=25^оC, если не оговорено иное)

Параметры Усл. обозн. Min Max Ед. изм. Режим измерений Ток в закрытом состоянии IЗС   100 мкА UD=UЗС, RУК=1000 Ом, TП=125оC Ток в закрытом состоянии IЗС   10 мкА U=UЗС, RУК=1000 Ом Напряжение в открытом состоянии UОС   1,93 В IОС=0,5A Ток отпирания IУ   200 мкА U=6V, RН=100 Ом Напряжение отпирания UУ   0,8 В U=6V, RН=100 Ом Ток удержания IУД   5 мА RУК=1000 Ом
