Кремниевые однонаправленные ключи (КОК) без обратной проводимости КУ121


Полупроводниковые приборы, тиристоры



Назначение

Приборы КУ121, непроводящие в обратном направлении, предназначены для пуска тиристоров в схемах фазового регулирования, статических тиристорных переключателях, схемах защиты.

Приборы характеризуются:
  • значениями напряжения переключения 7, 14, 21 В
  • малым током переключения < 100мкА
  • независимым от температуры напряжением переключения.
    Приборы выполняются в трех конструктивных исполнениях (см. ниже).

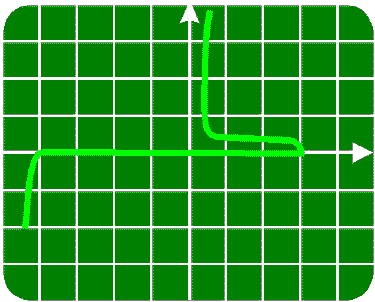

Вольтамперная характеристика КУ121Б

Х=5В/дел
Y=0,1мА/дел

Вольтамперная характеристика КУ121Б



Конструктивные разновидности КОК КУ121


Электроды КУ121

КУ121*-9 КУ121* КУ121*- 5

Электроды КУ121

КУ121*-9

КУ121*

1    2    3

КУ121*- 5

А-анод, К-катод,
У-управляющий электрод
Корпус КТ-46  (SOT-23)

1-А, 2-У, -К

Корпус КТ-26
(TO-92)

1-У, 2-К, 3-А

ЧИП  0,8х1,2х0,3 мм


Предельно-допустимые режимы (Т=25оС, если не оговорено иное)

Наименование параметра, характеристики

Усл.обозн.

Значение

Ед. изм.

Постоянное обратное напряжение

UОБР

30

В

Постоянный прямой ток

IОС

200

мА

Повторяющийся прямой импульсный ток, (Q=100,  tИ=10мкс, ТС=100оC)

IОС,П


2
А
Рабочая температура p-n- перехода

ТП

от -55 до +125 оC
Рассеиваемая мощность

КУ120*-9

КУ120*, КУ120* - 5

PОС



250

500

мВт



Температурные характеристики

Параметры

Усл. обозн. Значение Ед. измер.
Тепловое сопротивление переход - среда
КУ121*-9
КУ121*
ZT(П-С)
600
200
оC/Вт
Тепловое сопротивление переход - корпус
КУ121*-9
КУ121*
ZT(П-К) 260
100
оC/Вт



Электрические параметры  (Т=25оС, если не оговорено иное)

Наименование параметра

Усл.обозн.

Мин

Тип

Макс

Ед.изм.
Напряжение переключения

КУ121А, КУ121А-5, КУ121А-9

КУ121Б, КУ121Б-5, КУ121Б-9

КУ121В, КУ121В-5, КУ121В-9

UПРК



6

12

18



7,5

14

21



9

16

24

В

Ток переключения

IПРК

10 40 100

мкА

Постоянное напряжение в открытом состоянии при IОС=200мА

UОС

    1,7

В

Ток удержания

 IУД

    200

мкА

Постоянный ток в закрытом состоянии при U=0,5UПРК,МАКС

IЗС



100

нА

Обратный ток при UОБР=30В

IОБР



1

мкА





Другие параметры оговариваются при заказе.
