Сдвоенные стабилитроны с общим катодом КС535А-Д, КС535А9-Д9 |
|
|
|
 |
| Назначение: Новый монолитный
планарный трёхэлектродный симметричный
стабилитрон содержит две структуры -
интегральные аналоги стабилитронов. Основное
назначение прибора - работа в качестве
симметричных стабилитронов в RC- формирователях
импульсов с применением КДК КУ503. Возможно
использование прибора в качестве двух
стабилитронов с общим катодом. |
Приборы
характеризуются :
- напряжением
стабилизации (8, 15, 21, 29, 36 В)
- возможностью работы в
микроамперном диапазоне токов
- емкостью не более 15пФ
- током в закрытом
состоянии порядка 100нА
- низким дифференциальным
сопротивлением (10-50 Ом)
|

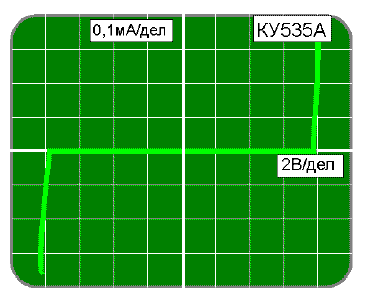

Вольтамперная
характеристика между анодами КУ535А
Приборы выполняются в двух
конструктивных исполнениях в корпусах КТ-26 и КТ-46
(см. ниже). |
|
|
|
|
|
|
Конструктивные разновидности
|
|
|
| Обозначение прибора |
КС535А-Д(9) |
КС535А-Д |
 |
 1-А1, 2-К, 3-А2 |
 1-К, 2-А2, 3-А1 |
|
корпус КТ-46 (SOT-23) |
корпус КТ-26 (TO-92) |
|
|
|
|
|
редельно-допустимые
режимы (Т=25оС, если не
оговорено иное)
|
|
|
Наименование
параметра, характеристики |
Усл. обозн. |
Значение |
Ед. изм. |
| Постоянный прямой ток
анода одиночного стабилитрона (электроды А-К) |
IПР |
100 |
мА |
| Рабочая температура p-n
- перехода |
ТП |
от -55 до +125 |
оC |
| Рассеиваемая мощность КС535-9
КС535 |
PОС |
250
500 |
мВт |
|
|
|
|
|
Предельно
допустимые токи стабилизации одиночного
стабилитрона
|
|
|
| Тип |
КС535А |
КС535Б |
КС535В |
КС535Г |
КС535Д |
| Ток стабилизации |
50 |
40 |
30 |
20 |
10 |
| Тип |
КС535А-9 |
КС535Б-9 |
КС535В-9 |
КС535Г-9 |
КС535Д-9 |
| Ток стабилизации |
25 |
20 |
15 |
10 |
5 |
|
|
|
|
|
Электрические
параметры (Т=25оС, если не
оговорено иное)
|
|
|
Наименование
параметра |
Усл. обозн. |
Мин |
Тип |
Макс |
Ед.изм. |
| Напряжение стабилизации при
токе Iст=1мА КС535А, КС535А-9
КС535Б, КС535Б-9
КС535В, КС535В-9
КС535Г, КС535Г-9
КС5353Д, КС535Д-9 |
Uст |
713
18
26
33 |
815
21
29
36 |
917
24
32
39 |
В |
| Ток в закрытом состоянии при
U=0,7 UСТВ |
IЗС |
|
|
100 |
нА |
| Тип |
КС535А |
КС535Б |
КС535В |
КС535Г |
КС535Д |
| Дифференциальное
сопротивление, Ом при Iст=10мА |
50 |
40 |
30 |
20 |
10 |
Температурный коэффициент
напряжения стабилизации,
мВ/оC |
2 |
0,3 |
2 |
4 |
6 |
| Тип |
КС535А-9 |
КС535Б-9 |
КС535В-9 |
КС535Г-9 |
КС535Д-9 |
| Дифференциальное
сопротивление, Ом при Iст=5мА |
15 |
30 |
45 |
60 |
75 |
Температурный коэффициент
напряжения стабилизации,
мВ/оC |
2 |
0,3 |
2 |
4 |
6 |
|
|
|
|
|
Другие параметры
оговариваются при заказе.
|
|
