Фазовый регулятор мощности PR1500i |
|
|
|
 |
 |
Регулятор мощности PR1500i
|
|
|
|
|
Назначение
Фазовый регулятор позволяет изменять мощность, выделяемую в нагрузке, в диапазоне от 0 до 97% от номинального значения.
Особенность регулятора - наличие изолированного теплоотвода, плавное регулирование при малых углах проводимости вплоть до полного выключения.
С помощью PR1500i можно регулировать:
- частоту вращения коллекторного электродвигателя переменного тока (электроинструмент, пылесосы, электромиксеры, кухонные комбайны и т.п.);
- яркость осветительных ламп накаливания; мощность в электронагревательных приборах (обогревателях жилых помещений, теплиц, инкубаторов, электропаяльниках, и т.п.)
Технические характеристики
|
|
|
| Наименование характеристики |
Усл.обозн. |
Значение |
| Номинальное напряжение сети |
Uном |
~220В, 50Гц |
| Допустимое отклонение напряжения питания |
|
-15+10% |
| Номинальная мощность нагрузки (при установке на теплоотвод) |
Pном |
1500 Вт |
|
Pном |
1500 Вт |
| Падение напряжения между
выводами 1 и 2 при номинальном
токе, не более |
|
2В |
| Ток утечки в закрытом состоянии,
при напряжении между выводами
1 и 2 ±400В |
|
2мА |
| Пределы регулирования мощности в
нагрузке относительно номинальной: |
|
0 ... 97% |
| симистора (при нулевом значении
сопротивления переменного
резистора), не менее: |
|
150 град. |
| Максимально допустимый
кратковременный (не более 6 сек) ,
действующий ток перегрузки при
максимальном угле
проводимости |
|
150 град. |
| Ударный неповторяющийся ток в
течение одного периода сетевого
напряжения (20 мсек) при
максимальном угле проводимости,
не более |
|
70А |
| Интервал рабочих температур корпуса |
Тк |
-40... +85 оС |
| Вес, не более |
|
15Г |
|
|
|
|
|
Рекомендации по применению
- Не превышайте максимально-допустимую температуру корпуса изделия. Регулятор мощности рекомендуется устанавливать на теплоотводящий радиатор. Между корпусом регулятора и радиатором необходимо применять теплопроводящую пасту.
- Регулятора рекомендуется включать последовательную RC- цепь (0,1мкФ, 100 Ом).
- Не допускается работа регулятора на емкостную нагрузку.
- Рекомендуемый интервал значений сопротивления резистора R1=700кОм...1200 кОм, рассеиваемая мощность 0,25Вт.
- При значении R1= 1200 кОм обеспечивается нулевое значение мощности в нагрузке.
- Снижение уровня радиопомех должно предусматриваться выбором соответствующего LC-фильтра.
- Защита от поражения электрическим током должна предусматриваться конструкцией бытового прибора .
|
|
|
|

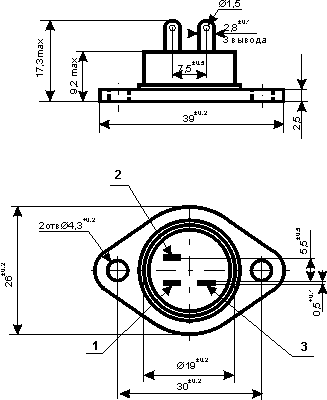

Габаритные и устанвочные размеры регулятора PR1500i
|
 |
Примеры подключения регулятора PR1500i:
|
 |
|

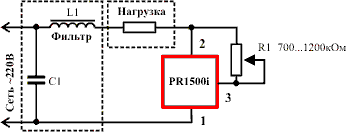

a) Для резистивной нагрузки

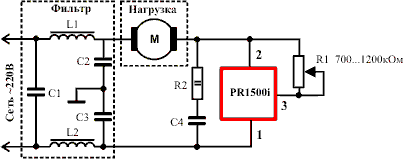

б)Для активно-идуктвной нагрузки (электродвигатель) |
|
|
|
|
|
