Фазовый регулятор мощности PR1500S

Фазовый регулятор мощности PR1500S
Фазовый регулятор мощности PR1500S

Назначение

Фазовый регулятор позволяет изменять мощность в диапазоне от 0 до 97% от номинального значения мощности нагрузки. Особенность регулятора - сохранение фазового угла при колебаниях сетевого напряжения, плавное регулирование при малых углах проводимости. С помощью PR1500S можно регулировать:

  • частоту вращения коллекторного электродвигателя переменного тока (электроинструмент, пылесосы, электромиксеры, кухонные комбайны и т.п.);
  • яркость осветительных ламп накаливания;
  • мощность в электронагревательных приборах (паяльниках, обогревателях жилых помещений, теплиц, инкубаторов и т.п.)


    Технические характеристики

    Наименование характеристики Усл.обозн. Значение Режим измерения
    Номинальное напряжение сети

    Uном

    ~220В, 50Гц


    Допустимое отклонение напряжения питания

    -15+10%


    Номинальная мощность нагрузки (при установке на теплоотвод)

    Pном

    1500 Вт

    R1=0 (см.ниже рис.2)

    Падение напряжения между выводами 1 и 2 при номинальном токе, не более

    Ток утечки в закрытом состоянии, при напряжении между выводами 1 и 2 ±400В

    5 мА

    Пределы регулирования мощности в нагрузке относительно номинальной:

    0 ... 96%

    симистора (при нулевом значении сопротивления переменного резистора), не менее:

    140 град.

    Максимально допустимый кратковременный (не более 6 сек) , действующий ток перегрузки при максимальном угле проводимости

    150 град.

    Ударный неповторяющийся ток в течение одного периода сетевого напряжения (20 мсек) при максимальном угле проводимости, не более

    70А

    Интервал рабочих температур корпуса

    Тк

    -40... +85 оС


    Вес, не более

    15Г



    Рекомендации по применению

    1. Не превышайте допустимую температуру корпуса изделия.
    2. Регулятор мощности рекомендуется устанавливать на теплоотводящий радиатор. Между корпусом регулятора и радиатором необходимо применять теплопроводящую пасту или теплопроводящие прокладки.
    3. При работе на индуктивную нагрузку между силовыми электродами регулятора рекомендуется включать последовательную RC- цепь (0,1мкФ, 100 Ом).
    4. Не допускается работа регулятора на емкостную нагрузку.
    5. Рекомендуемый интервал значений сопротивления резистора R1=150-200кОм, рассеиваемая мощность 0,25Вт.
    6. При значении R1= 200кОм обеспечивается нулевое значение мощности в нагрузке.
    7. Снижение уровня радиопомех должно предусматриваться выбором соответствующего LC-фильтра.
    8. Защита от поражения электрическим током должна предусматриваться конструкцией бытового прибора

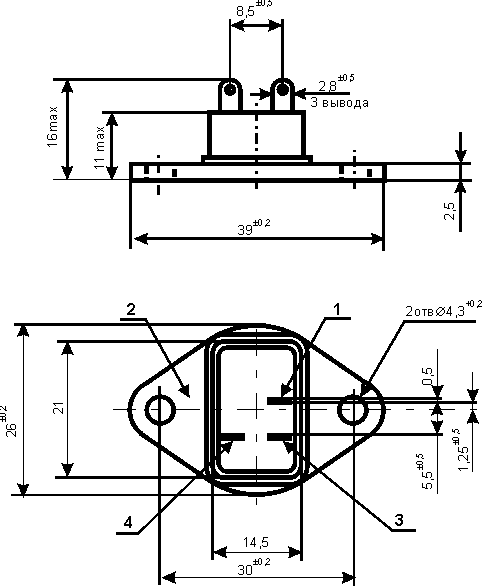

  • Габаритные и устанвочные размеры регулятора PR1500S:

    Габаритные и устанвочные размеры регулятора PR1500S

    Примеры подключения PR1500S:

    Примеры подключения регулятора PR1500S

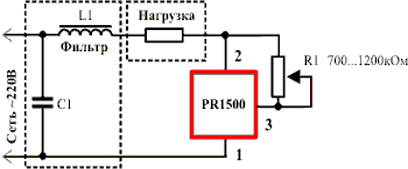

    a) Для резистивной нагрузки

    Примеры подключения PR1500S

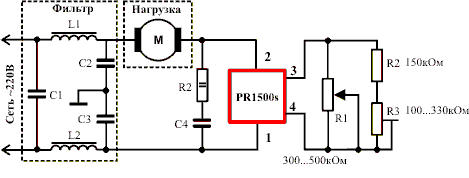

    б)Для активно-идуктвной нагрузки (электродвигатель)
